 Q&A よくあるご質問
今まで当店にお問い合わせ頂いた内容をまとめたものです。
直接商品とは関係無い内容のものもありますが、こちらでお答え出来る範囲で記載いたしました。

当店の床吹出口には取扱説明書がございます。設計・施工の前にご一読頂きますようお願いいたします。

床吹出口取扱説明書         PDF(585kb)
床吹出口、個々の各製品情報
製品についてのお問い合わせ
原工務店
TEL06-6704-6223
FAX06-6704-6277

お問い合わせのページへ
計画・設計上のご質問
床吹出口の強度はどれ位ですか?
床暖房に使った場合吹き出し風量は?
床吹出口は住宅の場合一軒で何枚ぐらい必要ですか?
オフィスの床吹出空調に使いたいのですが?
床のフローリングの厚みが12mmなんですが?
 特注で厚みが12mmの物を注文すると費用は余分にかかりますか?
床吹出口の周りの見切りは必要ですか?
基礎断熱の床下換気に使いたいのですが?
掃き出しサッシのすぐの所に床吹出口を取り付けてもよいですか?
床暖房時に床吹出口が熱くなると注意書きがありましたが?
和室用を検討しています。床吹出口とたたみに長さが合いません。設置する部分は畳を切り欠くのですか?
和室用を検討しています。床吹出口と部屋の巾が合いません。設置する部分は床吹出口を切断するのですか?
床吹出口を塗装したいのですが?
 ツバ付きの床吹出口(FBシリーズ)の四隅にあるにある小さな穴は何ですか?
基礎断熱の床下換気に使いたいのですが?

風量調整式の吹出口はシャッターを閉めた場合は風は完全に止まりますか?
風量を調整したいのですが?
掃き出しサッシのすぐの所に床吹出口を取り付けてもよいですか?
床暖房時に床吹出口が熱くなると注意書きがありましたが?
寸法や形状など特注は可能ですか?
施設建築で使用したいのですが?
 施工上のご質問
床吹出口の強度はどれ位ですか?
床のフローリングの厚みが12mmなんですが?
風量調整式の吹出口はシャッターを閉めた場合は風は完全に止まりますか?
和室用を検討しています。床吹出口とたたみに長さが合いません。設置する部分は畳を切り欠くのですか?
和室用を検討しています。床吹出口と部屋の巾が合いません。設置する部分は床吹出口を切断するのですか?
床吹出口を塗装したいのですが?
ツバ付きの床吹出口では受け材が絶対に必要ですか?
フィルターについて
フィルターは交換でできますか?
フィルターは洗うことができますか?
フィルターの空気抵抗は?
フィルターが厚いようですが目詰まりが激しくないですか?
フィルターには白と黒色がありますがどちらが汚れが目立ちませんか?
 ご購入についてのご質問
納期について?
工務店ですが販売価格はパンフレットの設計価格ですか?
パンフレットを送って頂きたいのですが。
現場への直送は可能でしょうか?
床吹出口の図面はありますか?
請求締め日、支払日など当社の支払い規定による取引は可能ですか?
特注で厚みが12mmの物を注文すると費用は余分にかかりますか?
床吹出口の品番がややこしいです。




Q 床吹出口の強度はどれ位ですか?

A 荷重制限は算出してませんが、ZY601において全体に等分になるようにして全体で50kgの荷重をかけ実験したところ特に有害な変形はありませんでした。しかし台車やキャスター付きの家具など一点に荷重が集中するようことは避けてください。 (ZY801は強度的に弱いため人が歩行する場所には設置しないでください。同じくKO671は少しの変形でもスライドが堅くなる可能性があります。)

Q 床暖房に使った場合吹き出し風量は?

A システムによって違うと思いますが、住宅の場合はファンコイルの運転がHIの状態で床吹出口からの吹き出しが1m~1.5m/sで設計されている場合が多いようです。開口面積が119平方センチですので吹き出し速度が仮に1m/sとした場合、1枚あたりの吹出量は0.0119㎡×1m×60sec×60min≒42立米/時になります。
吹出量、配置、枚数などはご採用のシステムに合った設計をお願いします。

Q 床吹出口は住宅の場合一軒で何枚ぐらい必要ですか?

A 用途やシステム、住宅の大きさなどによって違う思いますのでこちらではわかりません。ご採用のシステムの特徴を配慮の上でご検討ください。一般的な広さの住宅の温風式の床暖房の場合ZY601で10~16枚程度お買い求めの場合が多いようです。
吹出量、配置、枚数などはご採用のシステムに合った設計をお願いします。

Q オフィスの床吹出空調に使いたいのですが?

A お使いいただいても問題はないと思います。しかし線状の吹き出し口ですので、円形の床吹出空調用の物より空気が到達する高さは劣ります。また吹出空気が旋回してませんので室内空気との混合性も劣ります。当店の製品は床からの輻射が主で吹出空気による対流が従の場合に向いています。

Q 床のフローリングの厚みが12mmなんですが?

A 下地を削っていただくなどして現場で対応していただいています。ツバ付き床吹出口、FBシリーズは12mmに対応しております。

別途費用と納期はかかりますが特注は可能です。(風量調整式KO671は12mm製作は不可です。)
新たな金型を作ることにより、KO671は製品化いたしました。
ZY601、ZY401、KO671については12mm品を少数ではありますが在庫しております。

Q 床吹出口の周りの見切りは必要ですか?

A 手で触った時の安全性と見栄が問題なければ省略してもよいと思います。無垢のフローリングをお使いの現場では省略されている場合が多いです。合板を基材にした複合フローリングの場合は合板部分のささくれなどがあり見切りをつけることをおすすめします。

Q フィルターは交換でできますか?

A フィルターは簡単に交換できます。床吹出口はコの字型に加工されておりフィルターは差し込むだけです。

Q フィルターは洗うことができますか?

A フィルタは数回洗浄することができます。
Q フィルターの空気抵抗は?

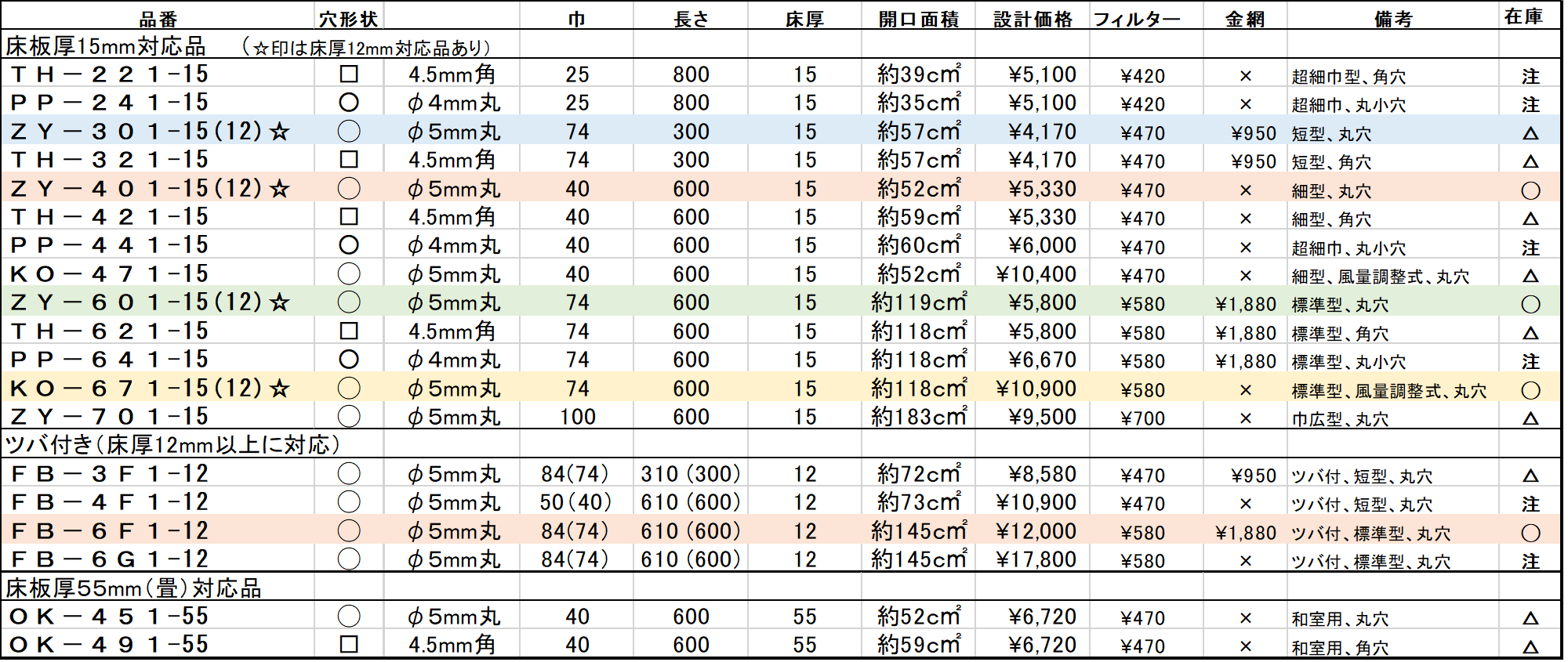

A 下記の表をご参照ください。エアコンなどに使われているサランネットよりは抵抗があります。
フィルターのご採用はシステム、工法などの特徴をご検討の上ご採用ください。
2013年8月より 黒のフィルターの仕様が変更されました。

Q フィルターが厚いようですが目詰まりが激しくないですか?

A 床下から室内へ吹き込む場合で、ファンコイルにフィルターがある場合はあまり目詰まりすることは無いようです。室内の埃が床吹出口の上に落ちても床下から室内への空気で細かい埃は飛んでしまうようです。(フィルターは必ず定期的な掃除をお願いします。)フィルターのご採用はシステム、工法などの特徴をご検討の上ご採用ください。
Q 基礎断熱の床下換気に使いたいのですが?

A 1枚あたりの開口面積が少ないため、床下の必要換気量と枚数をよくご検討ください。自然換気の場合はフィルターによってかなり換気量が少なくなる可能性があります。
フィルターのご採用はシステム、工法などの特徴をご検討の上ご採用ください。

Q 風量調整式の吹出口はシャッターを閉めた場合は風は完全に止まりますか?

A 完全には止まりません。特に気密性を求められる用途でお使い頂けません。本体とスライドするシャッターにわずかですが隙間があるためです。床吹出口の隙間は出荷時に一つ一つ調整し隙間は最小限にしております。





Q 風量を調整したいのですが?

A 風量調整式の床吹出口をお使い頂くのが簡単です。その他の物の場合は薄いベニア板などを床吹出口のコのじ部分に差し込み開口を塞いでください。

Q 掃き出しサッシのすぐの所に床吹出口を取り付けてもよいですか?

A 収まりとして問題無ければ設置上の問題はありません。ただしカーテンをを取り付ける場合カーテンレールの収まりで特に壁とカーテンとの隙間が少ない場合、窓面だけが温もって温風が室内へ回らなかったりする場合があります。カーテンと壁面に十分な隙間がある場合でも室内の空気と吹き出された空気との混合の問題などがあります。ある程度離してカーテンの内側になるように配置した方が無難かと思います。

Q 床暖房時に床吹出口が熱くなると注意書きがありましたが?

A 暖房機器からの空気の温度が高い場合。特にファンコイルをお使いの場合で、お湯の温度が高い場合は注意が必要です。床吹出口が高温になる場合があります。さらに床吹出口直下に加温パイプなどの放熱器がある場合は特に要注意です。

Q フィルターには白と黒色がありますがどちらが汚れが目立ちませんか?

A 実際の現場で見せて頂いたところ、フィルターに埃がつくと白いフィルターは黒くなり、黒いフィルターは白くなり目立ち具合は似たようなものです。洗浄した場合は白のフィルターは若干汚れが落ちにくいようです。

Q 和室用を検討しています。床吹出口とたたみに長さが合いません。設置する部分は畳を切り欠くのですか?

Q 和室用を検討しています。床吹出口と部屋の巾が合いません。設置する部分は吹出口を切断するのですか?

A 畳は床吹出口が設置されている部分に合わせ、床吹出口が無い場所は厚さ一寸五分程度の材料で巾を吹出口合わせ畳寄せのような物で塞がれるのがよいと思います。

Q 床吹出口を塗装したいのですが?

A 床吹出口はSUS304のステンレス(18-8ステンレス)ですので塗料のノリがよくありません。おすすめ出来ません。

Q ツバ付きの床吹出口(FBシリーズ)の四隅にあるにある小さな穴は何ですか?

A 当店のツバ付き床吹出口は強度と安全確保のため四方をテーパー状に加工しています。四方を機械で曲げるため折り曲げ線の交点にはひずみを逃がす穴が必要です。加工工程上必要な物です。



Q 納期について?

A 通常は在庫はご用意しておりますが、大量のご注文などで在庫切れの場合もございます。特に601、671以外は補助的な商品で在庫が少なくなっています。

欠品、在庫よりご注文が多い場合、1月以上納期がかかる場合があります。お早めにご用命頂くと幸いです。

Q 工務店ですが販売価格はパンフレットの設計価格ですか?

A 工務店様には設計価格から割り引いた価格で販売しております。お問い合わせください。

Q パンフレットを送ってほしいのですが。

A 申し訳ございませんが、印刷した物は現在の所ご用意しておりません。PDFファイルの物は当店HPの下記アドレスからダウンロードしてください。

http://harachu.com/p/p-016.html
インターネットが利用できない環境の方はこちらで印刷した物をお送りいたします。(一般のインクジェットプリンターで印刷した物です。)

Q 床吹出口の図面はありますか?

A 申し訳ございませんが、印刷した物は現在の所ご用意しておりません。PDFファイルの物は当店HPの下記アドレスからダウンロードしてください。

http://harachu.com/p/p-016.html

インターネットが利用できない環境の方はこちらで印刷した物をお送りいたします。(一般のインクジェットプリンターで印刷した物です。)

Q 現場への直送は可能でしょうか?

A 可能です。ご注文の際にその旨を明記してください。

Q 請求締め日、支払日など当社の支払い規定による取引は可能ですか?

A 年間を通じて継続的にお取引頂ける場合は検討させて頂きますのでご相談ください。

Q 特注で厚みが12mmの物を注文すると費用は余分にかかりますか?

A 枚数が少ないと割高になってしまいます。(風量調整式KO671は12mmの製作は不可です。)1ロット以上(50~100枚)あれば同じ価格で製作可能です。

新たな金型を作ることにより、KO671は製品化いたしました。
ZY601、ZY401、KO671については12mm品を少数ではありますが在庫しております。
Q 寸法や形状など特注は可能ですか?

A 形状によっては製作できない場合がありますが、特注は可能です。設計や機械へのデーター入力作業、機械の調整など別途費用が必要です。枚数が少ないと割高になってしまいます。

Q 施設建築(学校、幼稚園、保育園、その他不特定不特定多数の人が利用する建物)で使用したいのですが?

A 保育園、小中高の学校、大学、音楽ホールなどの施設建築での納入実績がございますが、いままで特に問題はお聞きしておりません。
ただし当店の床吹出口は一般個人の住宅での使用を前提に設計、生産されております。
施設建築など不特定多数の人(特に乳児、幼児、子供様)が利用する建物での使用を想定しておりません。従いましてご採用の際には安全性の配慮頂き採用者様のご判断でお願いします。

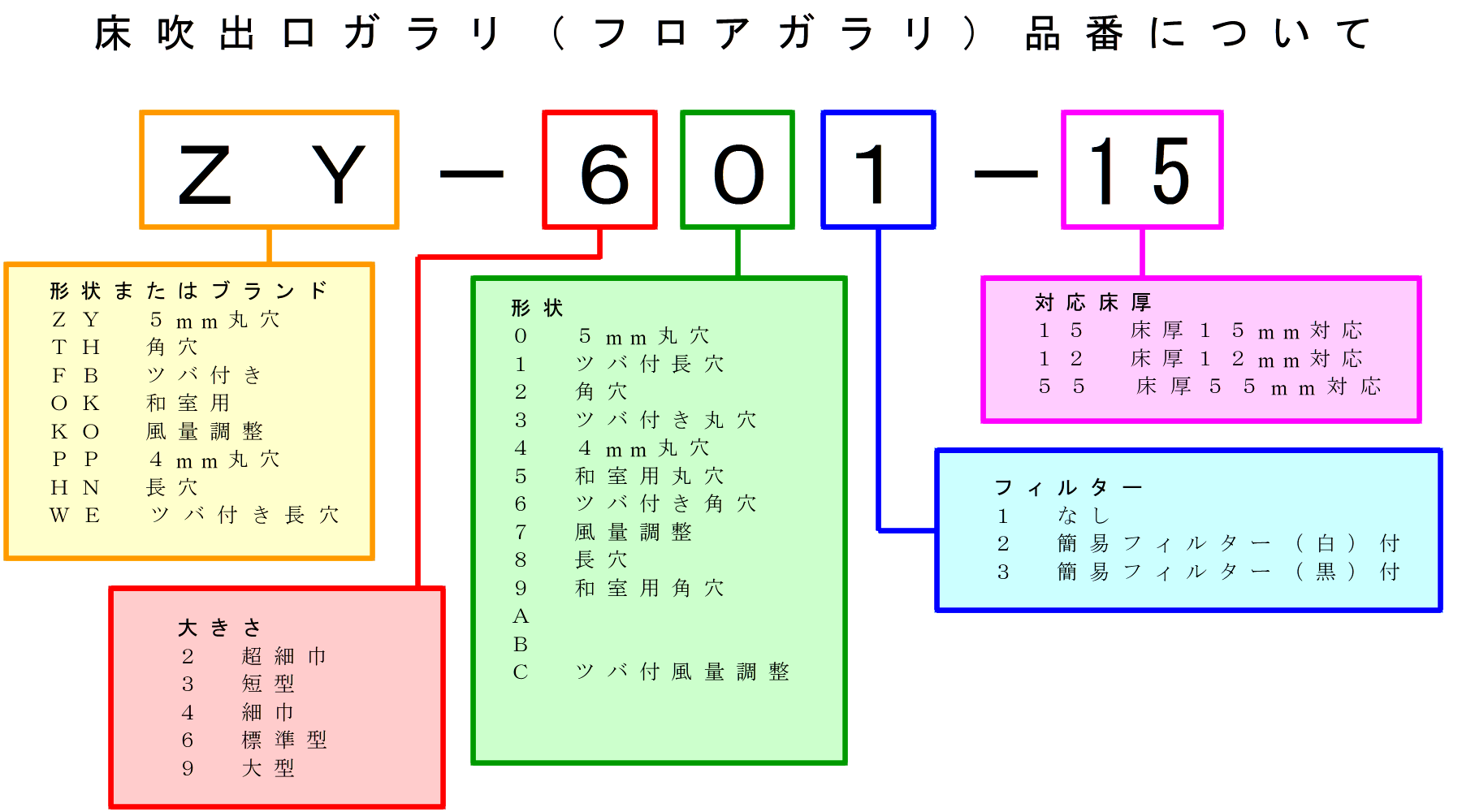

Q 床吹出口の品番がややこしいです。
 製品の種類が増えたので、ややこしくなっています。申し訳ありません。

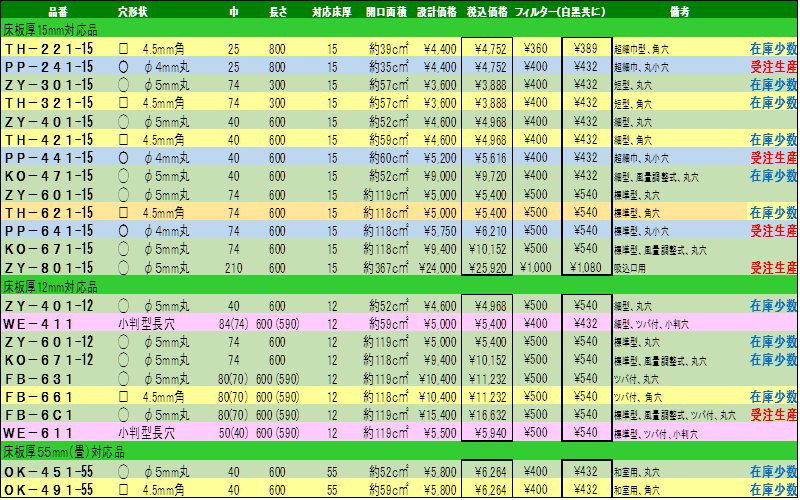

品番の割り当ては下記のようになっております。機会がありましたら品番を整理して分かりやすい物に変えたいと思っております。
 ※税抜き価格 別途消費税を頂戴します。


Q ツバ付きの床吹出口では受け材が絶対に必要ですか?

A ツバ付きのガラリの場合は、受け材は必ず必要です。受け材が無い場合、人の歩行等で繰り返し重量がかかると、床吹出口が破損する可能性があります。
